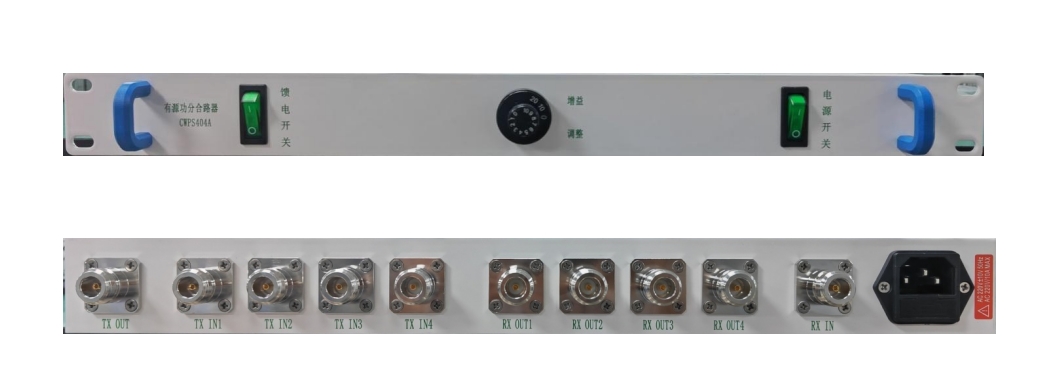

產品名稱：有源功分合路器

產品型號：DM404A

產品概述：

DM404A有源功分合路器集成了分路器合路器為一體，分路器4路有源功分器，為補償線損或者通路不確定距離的損耗，分路器做了增益可調整，調整範圍為30dB，步進為1dB，為了方便用戶操作增益調整的方式為自鎖式機械旋鈕，操作簡單易懂，這樣可以實現無損功分器的增益0-30dB任意調整。合路器集成在一個機箱內部，在收發係統中便於係統的集成與美觀。

技術指標：

供電：220V   封裝：標準1U  輸入輸出接頭：N頭
1.L頻段有源分路器
▽  工作頻率範圍：850MHz-2150MHz
▽  增益：01dB（在1500MHz處）
▽  衰減調整範圍：（0-30）dB，1dB步進
▽  輸出線路：≥2路
2.L頻段有源合路器
▽  工作頻率範圍：850MHz-2150MHz
▽  增益：01dB（在1500MHz處）
▽  衰減調整範圍：（0-30）dB，1dB步進

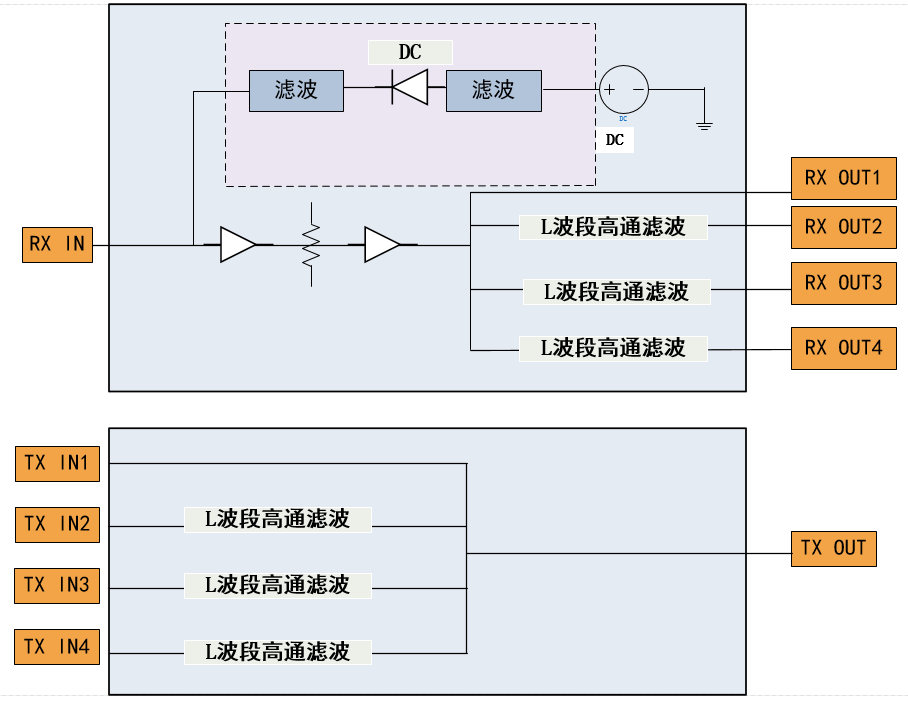

原理框圖：
