嘉頓17°K高頻頭,GARDINER衛星高頻頭，衛星高頻頭，GARDINER高頻頭
- 產品品牌 嘉頓 GARDINER
- 產品型號 17K
- 產品描述
GARDINER衛星高頻頭之17°K C波段單極性單輸出高頻頭，嘉頓17°K高頻頭,GARDINER衛星高頻頭，衛星高頻頭，GARDINER高頻頭 具有寬的接收頻帶、高品質、低噪聲係數，做工精細，結...

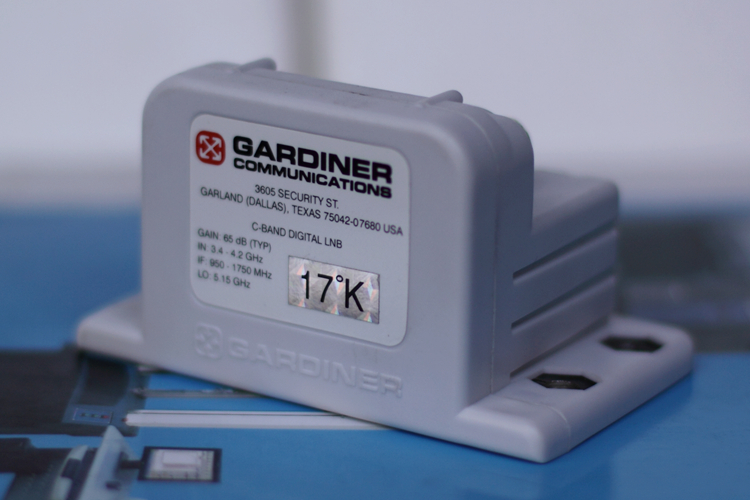

GARDINER衛星高頻頭之17°K C波段單極性、單輸出高頻頭
產品名稱：GARDINER衛星高頻頭
產品型號：GARDINER-3605 （17°K）
產品概述：GARDINER衛星高頻頭之17°K C波段單極性單輸出高頻頭，嘉頓17°K高頻頭,GARDINER衛星高頻頭
具有寬的接收頻帶、高品質、低噪聲係數17°K，完全滿足數字壓縮衛星信號的要求和新一代衛星的需要。做工精細，結構緊湊、外形美觀、防水性好。
適用於省市級廣電部門、軍隊、證卷公司等衛星電視接收信號使用
技術參數
|
輸入 |
|
|
輸入頻率 |
3.40-4.20GHz |
|
噪音係數 @23℃ |
17°K |
|
輸入射頻電平 |
-100 至 -55dBm |
|
圖像載波抑製 |
>45dBc. |
|
交叉極化隔離度 |
35dB 最小 |
|
輸出 |
|
|
輸出頻率 |
950-1750MHz |
|
輸出阻抗 |
75 歐姆 |
|
輸出 VSWR |
<2.0:1 最大 |
|
增益 @23℃ |
65dB 典型值 |
|
增益平整度 |
±3dB |
|
增益波動 |
1.0dB p-p 最大 |
|
三次截取點（ IP3 ） |
+10dBm 最小 |
|
1 dB 壓縮點（ P1 dB ） |
+5dBm |
|
本振: |
|
|
LO 頻率 |
5150MHz |
|
頻率穩定度 （ -40 至 +55℃ ） |
±1.5MHz |
|
輸入端 LO 輻射 |
-45dBm 最大 |
|
相位噪聲 |
@1kHZ <-75dBc/Hz 最大 |
|
@10kHZ <-80dBc/Hz 最大 |
|
|
@100kHZ <-100dBc/Hz 最大 |
|
|
直流供電: |
|
|
直流電壓（由 IF 電纜輸入） |
11-21V |
|
直流電流 |
160mA 最大 |

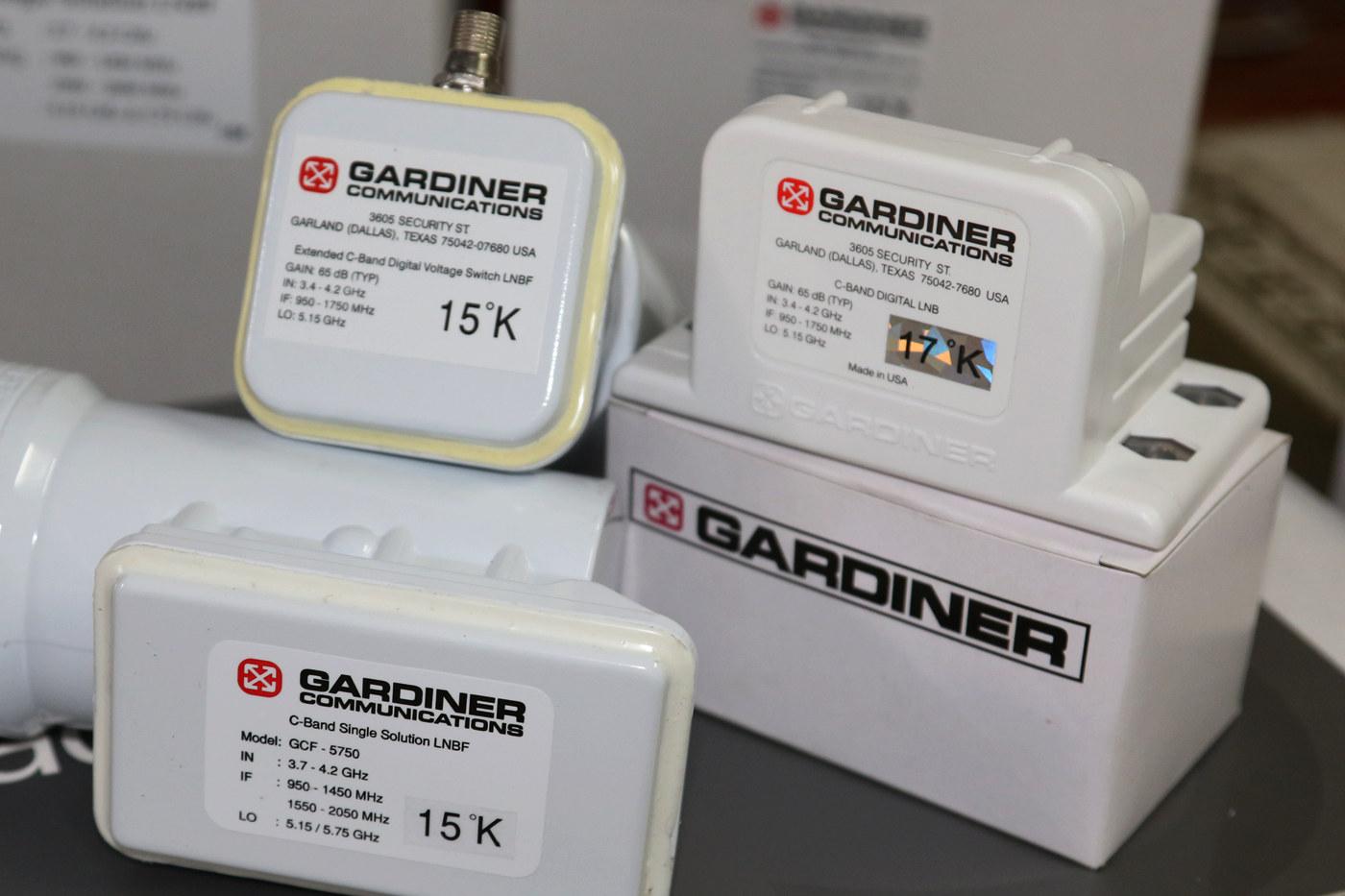

我公司可提供美國GARDINER品牌全係列衛星嘉頓高頻頭：25°K，23°K，20°K，17°K
C波段單本振雙極化單輸出、c波段雙本振雙極化單輸出，KU波段雙極化單輸出，KU波段雙本振單輸出，多輸出，單極化單輸出的各種本振頻率的嘉頓衛星高頻頭提供正規銷售發票，保證產品品質！
