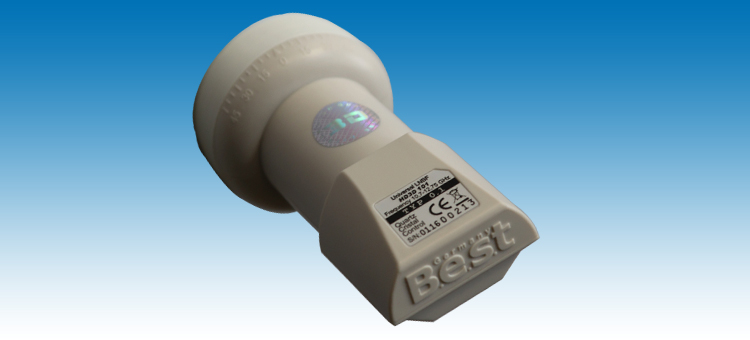

產品名稱：KU波段雙本振單輸出一體化降頻器（衛星高頻頭）

產品型號：HD3D-101

產品簡介：

BEST衛星高頻頭之HD3D-101KU波段雙本振雙極性單輸出饋源一體化衛星高頻頭，具有高靈敏、高增益、低噪聲係數、低相位噪聲等特點，完全適合衛星數字電視接收要求；

BEST衛星高頻頭偏饋式雙本振高頻頭，直接適用於Ｋｕ偏饋式天線； 大口徑偏焦建議搭載我們的專用喇叭饋源

BEST衛星高頻頭采用靜電噴塗的高質塑料外殼，典雅、美觀； 。

已完全通過國家專業機構檢測認證，均已大量廣泛應用於CATV前端係統和家用衛星接收單站中。

技術指標：

輸入頻率 10.7~12.75GHz

輸出頻率 950~2150MHz

增益 57dB (type)

增益平坦度 ±0.5dB/27MHz

本振頻率9.75/10.6GHz

本振穩定度 ±500KHz

本振相位噪聲 -60dBc/Hz (@1KHz)；-80dBc/ Hz(@10KHz)；-100dBc/Hz (@100KHz)

噪聲係數 0.1dB

交叉隔離度 27Db (min.)

寄生輸出 -60dBc (max.)

輸出端電壓駐波比 2.0:1 (max.)

1dB增益壓縮點輸出功率 0.0dBm (min.)

鏡像抑製 50dB

極化方式選擇 11.5V~14.2V垂直極化；15.8V~19.0V水平極化（零刻度與地麵垂直時）

電源供電 10~24V PC，180mA (max.)

工作溫度 -30~60℃

本公司所銷售的BEST牌衛星高頻頭均保修一年，雷擊與人為損壞除外！

BEST衛星高頻頭可搭載高效KU偏焦饋源適用於大口徑KU天線，也可搭載正焦饋源應用在大口徑正饋天線。
