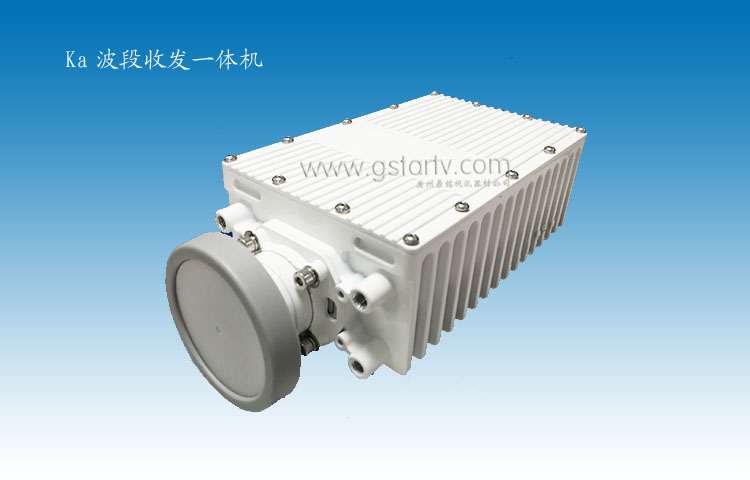

產品名稱：Ka波段收發一體機

產品型號：DM-SF21KA

產品概述：

DM-SF21Ka波段收發一體機是一款高性價比的ODU產品，用於射頻收發的上/下變頻的室外型設備。

DM-SF21Ka波段收發一體機緊密集成了BUC、LNB、正交模耦合器、圓極化器組件與饋電喇叭組件。

DM-SF21Ka波段收發一體機內置有蜂鳴器，在天線尋星過程中蜂鳴器會通過多種提示音實時反饋對星狀態。

技術數據

TX發射模組（BUC）3/4W可選		RX接收模組（LNB）
輸入頻率	1400~2400MHz	輸入頻率	17.8~20.2G
輸出頻率	29~30GHZ	輸出頻率	950~2150MHz
本振頻率	27.6GHz	本振頻率	18.05/16.85GHz
本振相位噪聲	(RMS 100H to 1MHz)：2°max	本振相位噪聲	RMS 100H to 1MHz)：2.2°max
外10MHz功率	0±5dBm	內10MHZ穩定度	±25ppm max@PLL
輸出功率	Psat=36dBm/P1dB=34.7dBm @4W	噪聲係數	1.5dB @25°C
線性增益	56±4dB	輸出功率	P1dB=0dBm min
增益平坦度	4dB @全頻段；1.2dB	線性增益	55±4dB
鄰信道功率比	22dB @P1dB	增益平坦度	5dB @全頻段； 1dB @36MHz
交叉極化鑒別	≥25dB	鏡像抑製	30dB
輸入電壓	13-48V	交叉極化鑒別	≥20dB
功放功耗	35W	輸入電壓	12-24V
輸入接口	75歐姆F型連接器 直流供電，10MHz參考	接收功耗	3W
		輸出接口	75歐姆F型連接器 直流供電，22KHz脈衝信號
機械指標
重量	1.5kg
尺寸	L=170mm LL=208mm W=100mm H=49mm
LED指示燈	:紅/綠
工作溫度	-40 to -60°C
防護等級	IP67

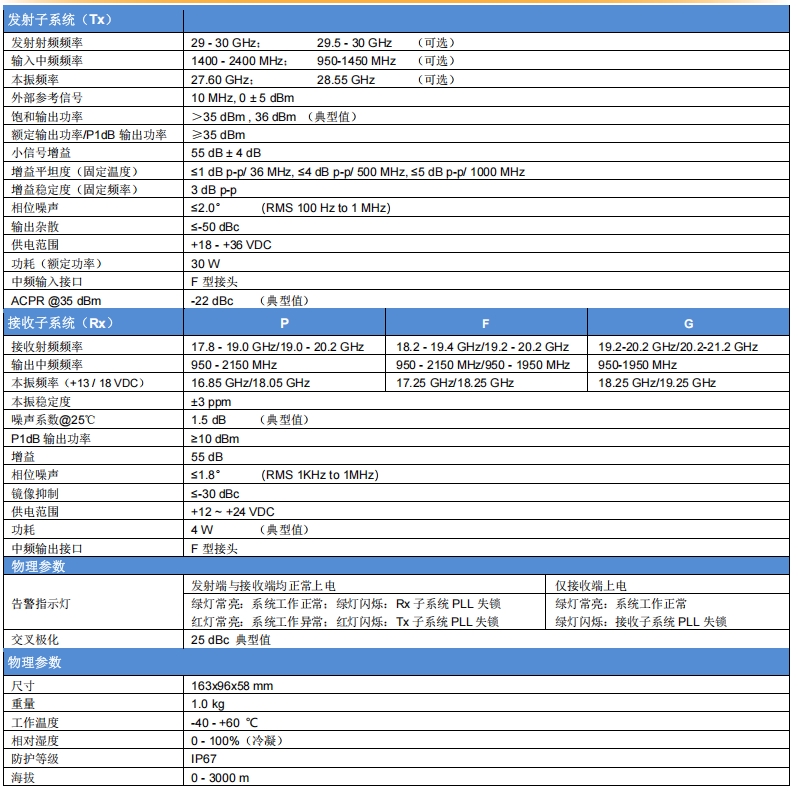

一體機產品已經可以提供更多輸入輸出頻率選擇如下圖
