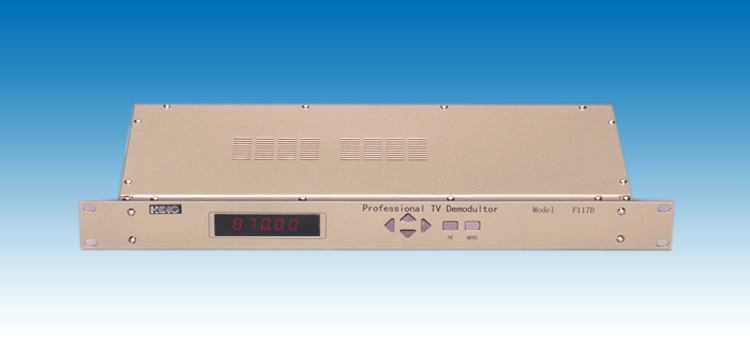

產品型號：F117D

F117D是一種專業型捷變式電視信號解調器，適用48~870MHz的電視信號。

本設備采用12C總線控製技術，可穩定解調各頻段的電視信號。

麵板上兩位數字顯示所接收頻道，方便直觀。

解調出的音、視頻信號可直接送於調製器，音視頻采集卡或其它後續設備。

產品特點：

· 48~870MHz捷變式電視信號解調器。
· 采用貼片工藝，技術領先。
· 采用PHILIPS PALD/K視頻解調器，性能更穩定。
· 采用先進的12C總線控製技術。
· 前麵板音視頻輸出采用按鍵調節方式

 技術指標
接收頻率範圍： 45.00 至 870.00MHz
頻道預設： 標準頻道58個 增補頻道44個
頻率精度： 5 KHz
捷變步長： 250 KHz
調諧方式： 頻率合成鎖相環
輸入阻抗： 75 Ω
輸入反射損耗： 14 dB
輸入電平： 50 至 110 dBμV（max）
噪聲係數： 6.0 dB
鏡像抑製比: ≥60 dB
AGC 範圍： 60 dB
中頻抑製: 60 dB
相鄰頻道抑製: 35 dB 　
標準視頻輸出電平： ≥1.0 V p～p (三檔可調)
視頻輸出阻抗： 75 Ω
視頻信噪比： 55 dB
視頻響應： 1.5 dB
微分增益： 2.5 %
微分相位： 2.5°
色延時： ≤100 nS 　
輸出電平： 350 mV
輸出阻抗： 1.0 KΩ
頻率響應： 1.5 dB
伴音信噪比： 60 dB
音頻失真度： 0.5 %
去加重： 50 μS
伴音頻率： 6.50 MHz (6.00、5.50、4.50 MHz可由用戶指定。) 　
電源： 220V.AC
外型尺寸： 19"(W)×7.8"(D)×1.75"(H)
工作環境溫度： -10℃ 至 +40℃
重量： 約 2.5 KG
