6.2米環焦後饋衛星通信天線 dish antenna
- 產品品牌 Gstar
- 產品型號 Gstar-620KPA
- 產品描述
Gstar-620KPA係列衛星天線，采用高精度鋁板反射麵，立柱式方位、俯仰型座架，驅動方式有電動和手動兩種。通過簡單轉換，C波段可工作於圓極化和線極化兩種方式，Ku波工作於圓極化。饋源係統作部分改裝...
產品名稱：環焦天線，環焦後饋天線 dish antenna
產品型號：Gstar-620KPA (6.2後饋天線）
產品概述：
Gstar-620KPA係列衛星天線，采用高精度鋁板反射麵，立柱式方位、俯仰型座架，驅動方式有電動和手動兩種。通過簡單轉換，C波段可工作於圓極化和線極化兩種方式，Ku波工作於圓極化。饋源係統作部分改裝後，亦可作為衛星通信天線。符合GB/T19001-2008、GJB9001B-2009標準，滿足ITU-T、ITU-R有關技術規定和要求。
Gstar-620KPA天線由主反射麵、副反射麵、饋源係統、主力骨架、立柱和方位、俯仰傳動組合等部分組成。主反射麵為鋁板薄殼結構，具有重量輕、剛度大、製造安裝方便等特點。方位、俯仰傳動係統由渦輪、渦杆加絲杠副組成，結構簡單可靠，轉動靈活輕便。整個天線造型美觀，可靠性高，使用方便。
Gstar-620KPA天線麵板塗覆三防性能良好的鍶黃底漆和聚氨酯麵漆，鋼結構件先進行噴砂噴鋅處理，再塗覆鍶黃底漆和聚氨酯麵漆，M12以下緊固件采用不鏽鋼材料，使得天線能夠適應各種惡劣環境。
技術數據：
|
型號 |
Gstar-620KPA 6.2米衛星通信地球站天線 |
||
|
工作頻段 |
Ku波段 |
||
|
接收 |
發射 |
||
|
10.95~12.75 |
13.75~14.5 |
||
|
天線增益, |
56 |
57.4 |
|
|
極化 |
線 |
||
|
交叉極化鑒別率 |
35 |
35 |
|
|
33 |
33 |
||
|
圓極化軸比 |
2端口饋源 |
1.5dB |
|
|
電壓駐波比 |
2端口饋源 |
1.25 |
1.25 |
|
噪聲溫度 |
10° 仰角 |
50° K |
|
|
(2端口饋源) |
30° 仰角 |
39° K |
|
|
|
50° 仰角 |
36° K |
|
|
-3dB波束寬度, Mid-band |
0.27° |
0.23° |
|
|
G/T值 (El> 10° ) |
35.2dB/° K ( 70° LNA ) |
||
|
饋源插損, dB |
0.25 |
0.2 |
|
|
功率容量, KW |
|
2 |
|

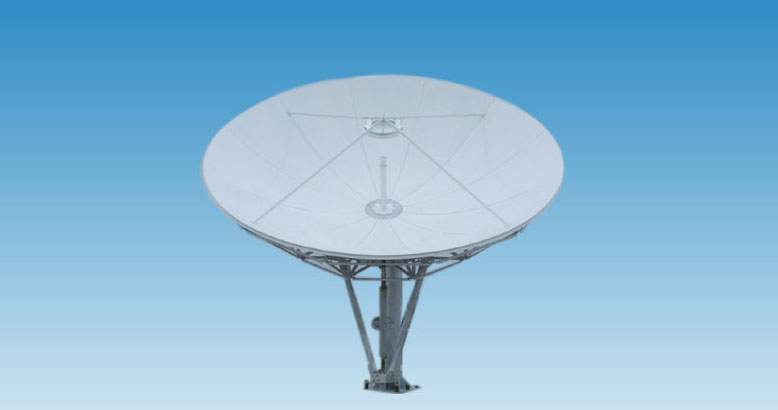

天線實物圖
搭載Gstar-SATRTRACKER A1天線控製器可以升級成自動跟蹤天線係統
控製界麵
