產品名稱：有線電視前端係統

產品型號：Gstar-1601

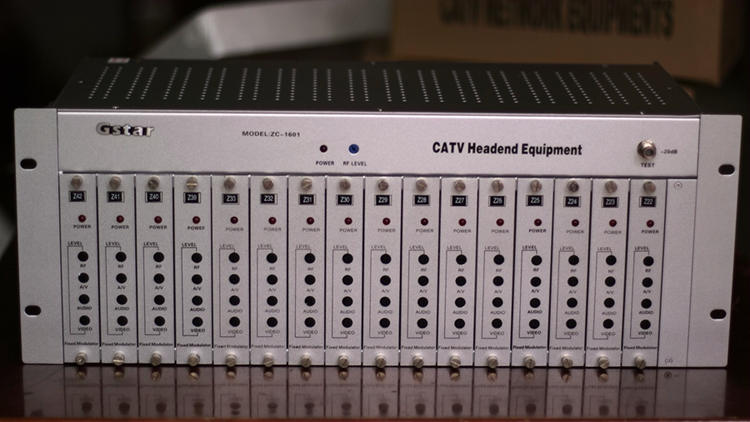

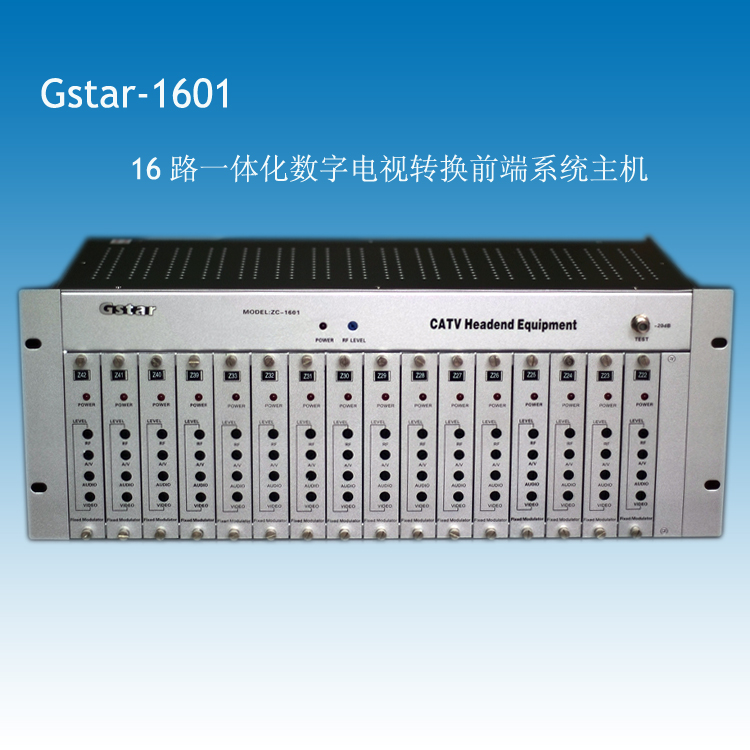

產品概述：Gstar-1601調製器（前端主機）前麵板實物圖 -星級酒店、賓館有線電視係統之數字電視轉換工程的最佳設備，可實現真正的免調試，是大陸市場最早推出的十六路一體化前端係



Gstar-1601前端主機（廣播級調製器）後麵板實物圖

我們已搭配專業級連接跳線，隻需要把來自數字電視機頂盒、衛星電視接收機，IPTV機頂盒，廣告播放機，HDMI/VGA轉換器輸出的AV信號插入黃紅視音頻端口，就可以獲得滿意的電視效果


方便拆裝檢修的調製模組，當設備發生故障的時候，用戶可以輕鬆更換備份的模組，拆下來返廠維修

Gstar-1601廣播級前端係統在衛星電視和數字電視轉換相結合使用的原理圖

Gstar-1601廣播級前端係統在 數字電視轉換係統應用圖
現在部分地區開通了數字電視，這意味著每台電視機都要配備一個數字電視機頂盒，且每月需機頂盒數量收取月租費，這對於有著上百、甚至上千個客房的酒店來說顯然是不合適的。

三星級以上酒店，進行了數字化改造的絕大多數都沒有采用每間客房都放置一個機頂盒的做法，因為不僅浪費財力，還給酒店客人造成了操作上的許多不便。進行“數模轉換”是這些酒店共同的選擇，

數字電視信號首先進入酒店網絡中心，建議酒店精選出16-80套較為精彩的電視節目，分別對應16-80個數字電視機頂盒（每個機頂盒固定播放一個頻道的節目）。

所有數字電視機頂盒連接至調製器，進行模擬轉換，數模轉換調製器內置混合器功能，可最終從網絡中心輸出一根模擬的、有16-64個頻道電視節目的CATV電纜，並延伸各個客房。( 也就是接入原有的有線電視線路就可以完成）酒店每月固定支付16-64個數字電視機頂盒月租費即可，從而節約其它房間數字電視收視費用。

Gstar-1601廣播級前端係統的橫空出世,價廉物美調試非常簡單維修也很方便

 備有大量現貨和維修電源及調製模塊，免除你的後顧之憂

 是在節省空間、耐用、和高性能的設計原則上開發的組合式固定頻道調製器（45-860MHz）。

它由全部垂直安裝在一個4U尺寸的標準機架上的16台調製器、和一個高效的開關電源組成，每一台調製器采用集中供電、內部混合模式，使係統調試簡單可靠。

技術指標：

固定頻道(47～860MHz)	CH1～CH56，Z1～Z43（PAL D）； CHE2～E12，S1～S91（PAL B/G）
輸出電平	≥110dBμV
輸出電平可調節範圍	0～-20dB （可調整）
圖像/伴音功率比	-10dB～-30dB 連續可調
輸出阻抗	75Ω
寄生輸出抑製比	≥60dB
圖像載頻準確度	≤±5KHz（VHF帶內）； ≤±10KHz（UHF帶內）
射頻輸出反射損耗	≥12dB（VHF帶內）； ≥10dB（UHF帶內）
視頻輸入電平	1.0Vp-p（對應於87.5%調製度）
視頻輸入阻抗	75Ω
微分增益	≤5%（當調製度為 87.5%）
微分相位	≤5°（當調製度為 87.5%）
色度/亮度時延差	≤45 ns
視頻帶內平坦度	±1dB
視頻箝位能力	≥26dB
視頻調製度範圍	0～90% 連續可調
視頻信噪比	≥55dB
2T脈衝K係數K2t	≤4%
音頻輸入電平	1Vp-p（±50KHz頻偏）
諧波失真	0.8%
音頻頻率響應	±0.5dB
輸入阻抗	600Ω
音頻信噪比	≥57dB
音頻預加重	50μs
電源供電	AC 220V±10% 50Hz±2Hz，50W
工作環境溫度	0～40℃
工作環境濕度	≤85%
工作環境大氣壓	86 ～ 106Kpa
體積	19英寸4U

英文 指標

16 CHANNEL MODULATOR SYSTEM
Model	Gsar-1601
Product	16 Channel Modulator System (Adjacent Channel SAW Filter Modulator)
RF SPECIFICATIONS:
RF Output	Any channel between 47-862 MHz, E2-E69
Visual Carrier Output Level	>=110dBuV
Visual Carrier Stability	<=3.8 KHz
Output Level Adjustment	0-15dBuV
Adjacent Channel Rejection	>= 60 dB
C/N Ratio	>= 60 dB
VIDEO SPECIFICATIONS:
Input Level	0.5 Vp-p (87.5 % modulation depth)
Modulation Depth	87.5 %
Differential Gain	<= 3%
Differential Phase Gain	<=3
Impedance	75?
Signal to Noise Ratio	60 dB
C/N Ratio	>= 60 dB
AUDIO SPECIFICATIONS:
Input Level	200 mVp-p (for +-25 KHz Deviation)
Input Impedance	10 K Unbalance
Frequency	PAL B/G, 5.5 MHz+-5 KHz
Frequency Response	+-1.0 dB
Pre Emphasis	PAL B/G 75 uS
GENERAL SPECIFICATIONS:
Power Supply	180V-250V,50Hz,50W
Dimensions and weight	500(L)x185(W)x163(H), 10.0 Kg

 售後服務：

本產品質保期為：1年

注：很多項目招標，都要求工程商提供三年保修服務，我們可以適當收取費用延長您所購買產品的保修期，為您提供優質，完善的產品保修服務，免去您的後顧之憂

售後服務電話：020-85633375  13925119985

此款Gstar-1601廣播級前端係統配備專業級原裝飛利浦芯片放大的有源寬帶混合器，能夠五台組合建造80套節目的省市級大型有線電視前端係統，即使是非專業的技術人員也能完美駕馭此款設備遠銷中東 歐美 非洲等，也在大陸非常多的星級酒店、賓館、學校、科研院校等單位使用
